Стропы цепные

СХЕМА СТРОПОВКИ ГРУЗА

Стропы цепные изготавливаются двух классов прочности: 8-го (высокопрочные) и 2-го (обычные).
В соответствии с главой 19 «Правил устройства и безопасной эксплуатации грузоподъемных кранов» все стропы цепные, как высокопрочные, так и обычные, имеют коэффициент запаса прочности не менее 4.
Стропы цепные высокопрочные 8-го класса прочности изготавливаются в соответствии с ТУ ВУ 101217611.005-2006 «Стропы цепные высокопрочные» и при одной и той же грузоподъемности имеют массу меньше, чем стропы 2-го класса. Стропы высокопрочные 8-го класса собираются при помощи соединительных элементов.
Стропы 2-го класса изготавливаются неразборными при помощи сварки.
Также, можно заказать
специальные стропы, отличающиеся от ниже приведенных (большей грузоподъемностью, другими исполнениями, комплектующими и т.п.).

СТРОПЫ ЦЕПНЫЕ ВЫСОКОПРОЧНЫЕ 8-ГО КЛАССА



Строп цепной высокопрочный одноветвевой (1СЦВ)

ГУИЛ.484171.100 ГУИЛ.484171.103
Грузоподъемность, т
1,12 2,0 3,15 5,3 8,0   12,5 15,0 21,2
Калибр цепи, мм
6 × 18 8 × 24 10 × 30 13 × 39 16 x 48 20× 60  22 x 66  26 x 78



Строп цепной высокопрочный двухветвевой (2СЦВ)

ГУИЛ.484172.101 ГУИЛ.484172.104
Грузоподъемность, т
1,6 2,8 4,25 7,5 11,2 17,0 21,2 30,0
Калибр цепи, мм
6 × 18 8 × 24 10 × 30 13 × 39 16 × 48  20 x 60  22 x 66  26 x 78



Строп цепной высокопрочный трехветвевой (3СЦВ)
ГУИЛ.484173.100 ГУИЛ.484173.102
Грузоподъемность, т
2,36 4,25 6,7 11,2 17,0 26,5 31,5 45,0
Калибр цепи, мм
6 × 18 8 × 24 10 × 30 13 × 39 16 × 48  20 x 60   22 x 66  26 x 78



Строп цепной высокопрочный четырехветвевой (4СЦВ)
ГУИЛ.484174.100 ГУИЛ.484174.101
Грузоподъемность, т
2,36 4,25 6,7 11,2 17,0 26,5 31,5 45,0
Калибр цепи, мм
6 × 18 8 × 24 10 × 30 13 × 39 16 × 48 20 x 60  22 x 66  26 x 78



Строп цепной высокопрочный универсальный (УСЦВ)



Грузоподъемность (схема строповки "на удавку"), т
1,8 3,15 5,0 8,5 12,5 20,0 23,6 33,5
Калибр цепи, мм
6 × 18 8 × 24 10 × 30 13 × 39 16 × 48  20 x 60  22 x 66  26 x 78
ГУИЛ.484144.076



СТРОПЫ ЦЕПНЫЕ 2-ГО КЛАССА



Строп цепной одноветвевой (1СЦ)



Грузоподъемность, т
0,4 ÷ 0,5 0,63 0,8 1,0 ÷ 1,25 1,6 ÷ 2,0 2,5 3,2 4,0 5,0
Калибр цепи, мм
8 × 23 9 × 27 11 × 31 13 × 36 16 × 44 19 × 57 22 × 66 26 × 78 28 × 84



Строп цепной двухветвевой (2СЦ)
Грузоподъемность, т
0,4÷0,63 0,8 1,0 1,25÷1,6 2,0 ÷ 2,5 3,2 4,0 5,0 6,3
Калибр цепи, мм
8 × 23 9 × 27 11 × 31 13 × 36 16 × 44 19 × 57 22 × 66 26 × 78 28 × 84



Строп цепной трехветвевой (3СЦ)



Грузоподъемность, т
0,4 ÷ 1,0 1,25 1,6 2,0 ÷ 2,5 3,2 ÷ 4,0 5,0 6,3 8,0 10,0
Калибр цепи, мм
8 × 23 9 × 27 11 × 31 13 × 36 16 × 44 19 × 57 22 × 66 26 × 78 28 × 84



Строп цепной четырехветвевой (4СЦ)



Грузоподъемность, т
0,4 ÷ 1,25 1,6 2,0 2,5 ÷ 3,2 4,0 ÷ 5,0 6,3 8,0 10,0 12,5
Калибр цепи, мм
8 × 23 9 × 27 11 × 31 13 × 36 16 × 44 19 × 57 22 × 66 26 × 78 28 × 84

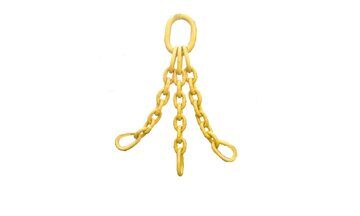

Строп цепной трёхветвевой (3СЦ) для подвески круглого электромагнита при подъёме металлолома
3сц
